机载计算机系统可通过对多个设备接口进行匹配转接功能,支持外部接口数据交换,能够满足军用恶劣环境要求,其主要功能指标如下:
(1)主处理模块支持VxWorks操作系统,实现数据通信和测试功能;
(2)搭载256M NorFLASH和4GB内存;
(3)网口、USB、串口、RS422、IRIG-B(DC)、ARINC429、ARINC664、以及开关量/AD采集/热电阻输入等接口提供对外的互连数据通道;
(4)双裕度电源供电模块(即:2个28VDC供电输入接口,机载计算机系统电源自动切换双路输入中的一路);
技术指标
(1)CPU:NXP QorIQ T2080,4 个双线程 e6500 核,最高频率 1.8GHz ;
(2)内存:4GB;硬盘:256G mSATA SSD
(3)对外接口:2个DC24V(18-36V)供电航插,1个IRIG-B(DC),32路模拟量采集通道,48路开关量采集通道,48路开关量输出(28VDC/100mA),16路热电阻采集通道,40路ARINC429收发通道,24路RS422收发通道,3路6端口ARINC664收发通道(详细指标见技术要求);
(4)软件要求:VxWorks操作系统;
(5)功耗:≤200W;
(6)供电:DC18-36V±5%,功率不超过200W;

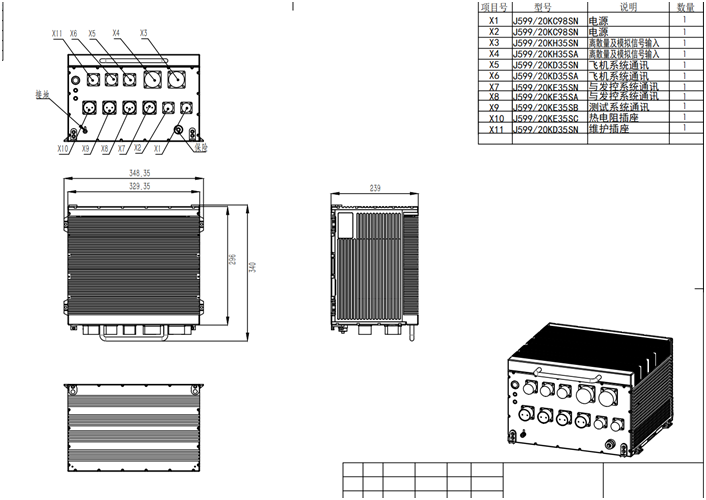

(7)尺寸:349mm×177mm×340mm(宽×高×深);
(8)重量:不大于22kg;
环境适应性要求
(1)环境温度:-40℃~+55℃;
(2)存储温度:-40℃~+70℃;
(3)电磁兼容要求:满足GJB151B-2013《军用设备和分系统电磁发射和敏感度要求与测量》中的空军设备开展电磁兼容设计,指标要求包括CE102、 RE102、CS114、CS115、CS116、RS103、CS101、CS106)项相关要求;
(4)振动要求:按照《军用装备实验室环境试验方法 第 16 部分:振动试验》
GJB150.16A 进行功能性振动试验,适用环境为军用飞机设备舱。
(5)冲击要求:设备满足《军用装备实验室环境试验方法 第 18 部分:冲击试验》
GJB150.18A 中飞行器或飞行设备的环境试验要求,并进行冲击试验。
研制技术方案
系统架构设计

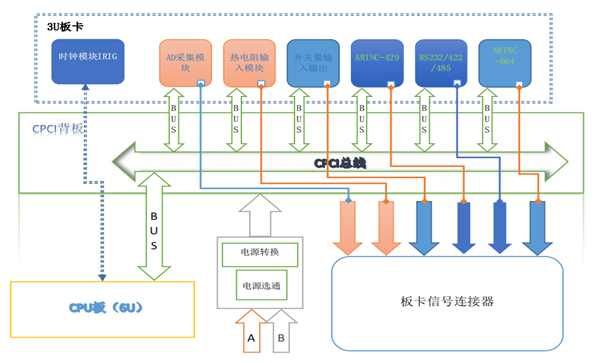

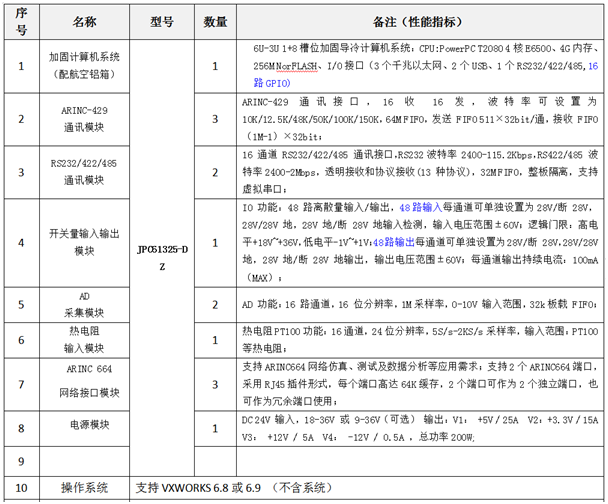

机载计算机系统由CPCI主控模块、CPCI时钟模块(IRIG-B)、CPCI ARINC429通讯模块、CPCI RS232/422/485通讯模块、CPCI开关量输入输出模块、CPCI AD采集模块、CPCI热电阻输入模块、CPCI及PMC ARINC664模块、CPCI电源模块、CPCI背板、航插接口板(集成电源管理模块)等模块组成。系统拓扑图及功能配置表(见下图及下表):
