VPX机箱具有高速数据采集,实时信号处理及宽大容量存储功能,并具有体积坚固、抗干扰、耐震动的特点。

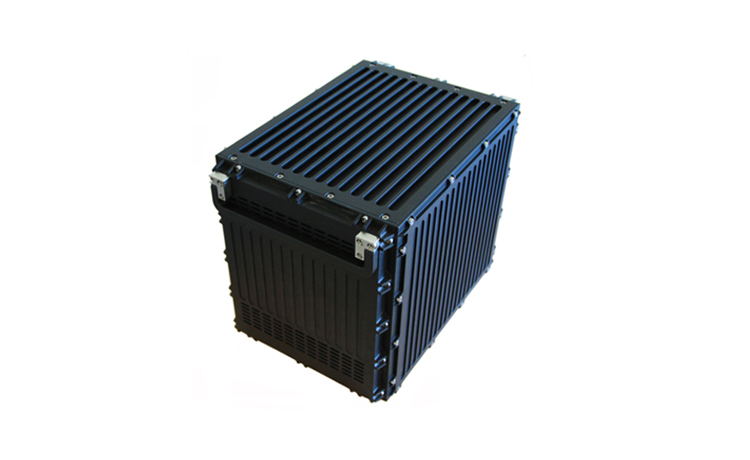

这里介绍一个VPX机箱VPX6906B,这款机箱是6U 6槽25.4mm槽间距的导冷上架机箱,风扇辅助散热,导冷板卡仓密封设计;采用横插卡、所有板卡均板卡导热片散热设计。平台基本配置为机箱、背板和电源(VPX加固电源),符合OpenVPX标准。产品采用铝合金材料,具有结构强度大、供电稳定、方便安装等优点。
主要特点
■ 可使用冗余双电源
■ 18-36Vdc输入
■ 输入EMI滤波
■ 输入欠压、过压保护
■ 输出过载及短路保护
■ 双电源背板、输出可并联均流
■ 直流输出+12V/29A,+5V/44A,3.3_AUX/1.5A
+12V_ AUX/1A,-12A_AUX/1.5A
■ 机箱材料:铝合金
■ 散热方式:密闭导冷设计,外部辅助风扇
■ 槽位设计:6U,1.0”
■ 可使用标准导冷6U板卡
■ 设计考虑非导冷通用卡的导热设计
■ 电源和主控卡分别设计在机箱两侧,大面积贴合机箱侧壁,增强散热效果
密闭设计
■ 导热仓前后舱盖设计有防水槽
■ 采用防水风扇
