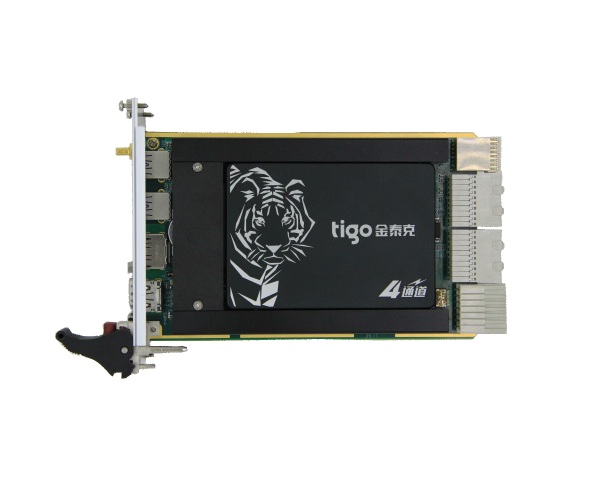

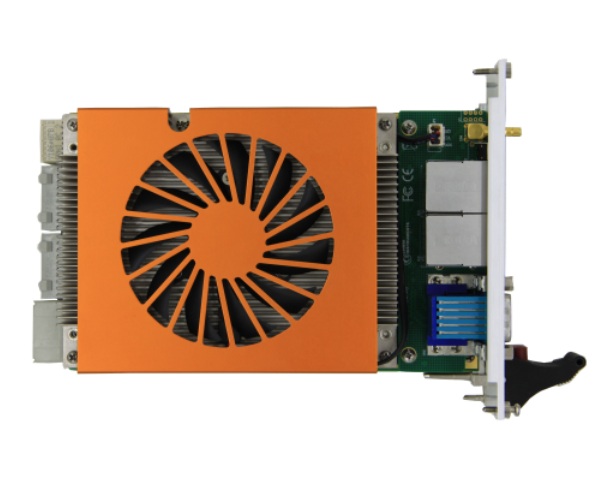

PXIe-3874 高性能3U刀片主板的产品特性
■ 符合PICMG 2.0 Rev. 3.0, PICMG 2.1 R2.0, PICMG2.30 规范
■ Intel® 第四代Core™ i7,可达3.4 GHz (6MB二级缓存)
■ Intel QM77 / Intel QM87芯片组
■ 内存:DDR3-1600MHz SDRAM 标配2GB、 4GB(支持8 GB)
■ J1支持: 32-bit PCI local bus (33MHz)
■ J2支持: PXI触发总线 Triger line
■ 集成显卡,VGA 2048 x 1536像素,32-bit色彩 @ 75 Hz
■ 存储:128G或256G SATA SSD标配
■ 显示:1 x VGA DB15端口;1 x DVI接口
■ 声音:3.5mm音频接口,1x麦克风,1x扬声器
■ 网口:两个10/100/1000 Mbps
■ USB:USB 3.0 x 4
■ 串口:9芯串口x2;可配置为RS485或RS422
■ 操作系统:Microsoft Windows XP Professional, Windows 7, Windows 8, Windows server 2008, VxWorks 6.9, Linux,Redhat 6.1
系 统 | |
CPU | Intel i7-4700E 3.4GHz 4核8线程(3874A) Intel i5-4400E 2.7GHz 2核4线程(3874B) Intel i3-4100E 2.4GHz 2核4线程(3874C) |
内存 | DDR3L 可支持16G |
芯片组 | Intel QM87 |
存 储 | |
第一设备 | DDR3L 可支持16G |
第二设备 | 128G固态盘/1T机械盘 |
外 部 I/O | |
串口 | 2 x 232串口 |
USB 接口 | 2 x USB3.0接口、4 x USB2.0接口 |
网络 | 2 x 以太网口 |
HDMI | DVI-I x 1 |
VGA | VGA x 1、DP x 1 |
机 构 参 数 | |
尺寸(L x W x H) | 200.8 × 165.5 × 60.6 |
环 境 参 数 | |
工作温度 | 0~60ºC |
存储温度 | -40~80ºC |
相关湿度 | 5%~95%,无凝结 |
支 持 操 作 系 统 | |
操作系统 | 支持Windows7、Windows8、Linux |
订 货 信 息 | |
PXI-3874A | Intel i7-3517U 2核4线程;4G DDR3;250G固态或同价位机械硬盘 |
PXI-3874B | Intel i5-4400E 2.7GHz 2核4线程;4G DDR3;128G固态或同价位机械硬盘 |
PXI-3874C | Intel i3-4100E 2.4GHz 2核4线程;2G DDR3;128G固态或同价位机械硬盘 |
备注 | 9芯串口 x 1;USB 3.0 x 2;USB2.0 x 4;以太网 x 2;VGA x 1;HDMI x 1;DP x 1;系统带宽:16GB/s 4组PCIe x 4 |
