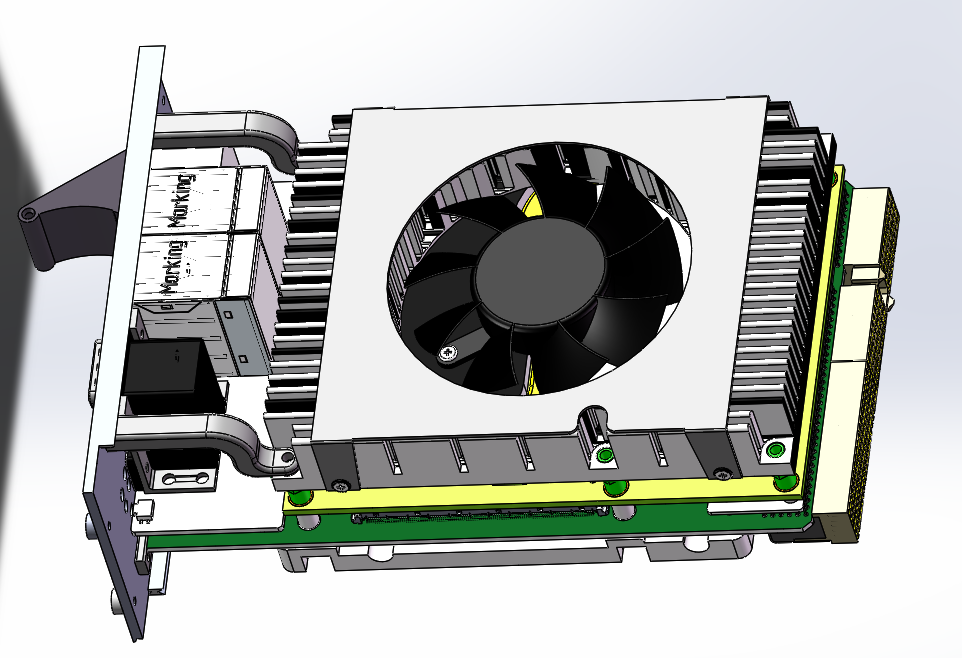

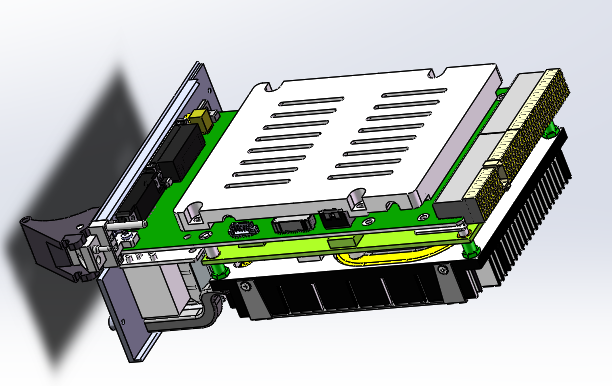

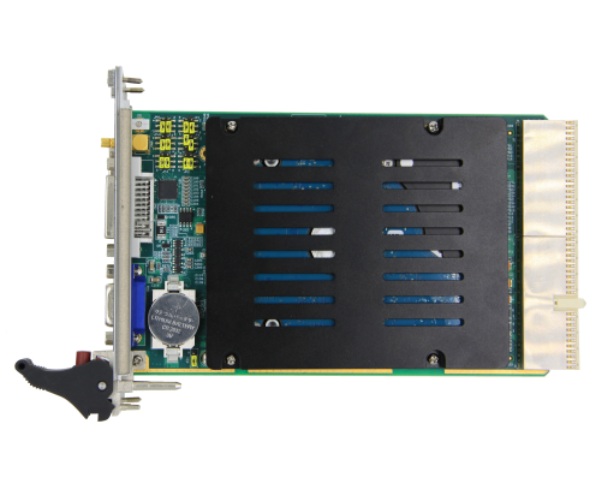

PXI控制器PXI-3871
3U PXI主板 i7 i5 i3系列控制器,支持windowsXP、windows7、windows8等多种操作系统
主要特点

PXI-3871 高性能3U刀片主板的产品特性

■  符合PICMG 2.0 Rev. 3.0, PICMG 2.1 R2.0, PICMG2.30 规范

 Intel® 第四代Core™ i7,可达3.4 GHz (6MB二级缓存)

 Intel QM77 / Intel QM87芯片组

■  内存:DDR3-1600MHz  SDRAM 标配2GB、 4GB(支持8 GB

 J1支持: 32-bit PCI local bus (33MHz)

 J2支持: PXI触发总线 Triger line

■  集成显卡,VGA 2048 x 1536像素,32-bit色彩 @ 75 Hz

■  存储:128G或256G  SATA SSD标配

■  显示:1 x VGA DB15端口;1 x DVI接口

■  声音:3.5mm音频接口,1x麦克风,1x扬声器

■  网口:两个10/100/1000 Mbps

 USB:USB 3.0 x 4

■  串口:9芯串口 x 2;可配置为RS485或RS422

■  操作系统:Microsoft Windows XP Professional, Windows 7, Windows 8, Windows server 2008, VxWorks 6.9, Linux,Redhat 6.1


打印 咨询
规格 下载

系

CPU

Intel  i7-4700E 3.4GHz 4核8线程(3871A)

Intel  i5-4400E 2.7GHz 2核4线程(3871B)
Intel  i3-4100E 2.4GHz 2核4线程(3871C)

内存

DDR3L 可支持8G

芯片组

Intel  QM87

存

第一设备

DDR3L 可支持8G

第二设备

500G机械硬盘、可更换128G固态盘

外 部  I/O

串口

2 x 232串口

USB 接口

4 x USB3.0接口

网络

USB 接口

VGA

DVI-I x 1、VGA x 1

音频输入/输出

支持高保真音频输入/输出

机 构 参 数

尺寸(L x W x H)

200.8 × 165.5 × 60.6

环 境 参

工作温度

0~60ºC

存储温度

-40~80ºC

相关湿度

5%~95%,无凝结

支 持 操 作 系 统

操作系统

支持Windows7、Windows8、Linux

订 货 信

PXI-3871A

Intel  i7-4700E 3.4GHz 4核8线程; 4G DDR3;250G固态或同价位机械硬盘

PXI-3871B

Intel  i5-4400E 2.7GHz 2核4线程; 4G DDR3;128G固态或同价位机械硬盘

PXI-3871C

Intel  i3-4100E 2.4GHz 2核4线程; 2G DDR3;128G固态或同价位机械硬盘

备注

9芯串口RS-232 x 2;USB  3.0 x 4;以太网 x 2;VGA x 1;DVI  x 1;音频输入输出;系统带宽:132MB/s
