稳固便携，性能卓越，多场景应用

· 4U机箱高度、可插入3U高度板卡、11槽位设计

· 一个主控板槽位1个x16，支持扩展8组PXIe x8 Gen3，2组PXIe x4 Gen3

· 5个PXIe/PXI混合槽位（2个支持PCIe GEN3 x4，2个支持PCIe GEN3 x8）

· 5个PXIe扩展槽位（支持PCIe GEN3 x8）

· 供电标准ATX电源接口

· 支持外部时钟、本地背板时钟

· 通用交流输入AC220V，机箱带有滤波器和保险管

· 工业级850W AC电源

· 支持远程机箱电源控制

· 机箱带有温度测量功能，可通过机箱温度自动调整风扇转速

· 前面板带有电源状态和风扇状态指示灯

· 支持10MHz参考时钟输入和机箱10MHz参考时钟输出

· 通过背板触发管脚可以调整PXI模块的触发路径

· 带有机箱提手，可水平、侧向、竖直三种放置方向

水平放置时可使用机箱的倾斜垫脚

通过机箱配件，可实现上架安装

打印咨询

亮点规格下载

1.更为直接的冷却机械系统，减少后布局风机过长的风道，使散热高效、均匀

2.背板采用宽温设计使其具备超高稳定性

3.智能化机箱管理，机箱系统可以动态监控和控制风扇转速

4.支持多机箱时钟级联操作。该系列产品高性能、高可靠性、高性价比，可广泛应用于军事、运输、测试&测量和交通控制等项目

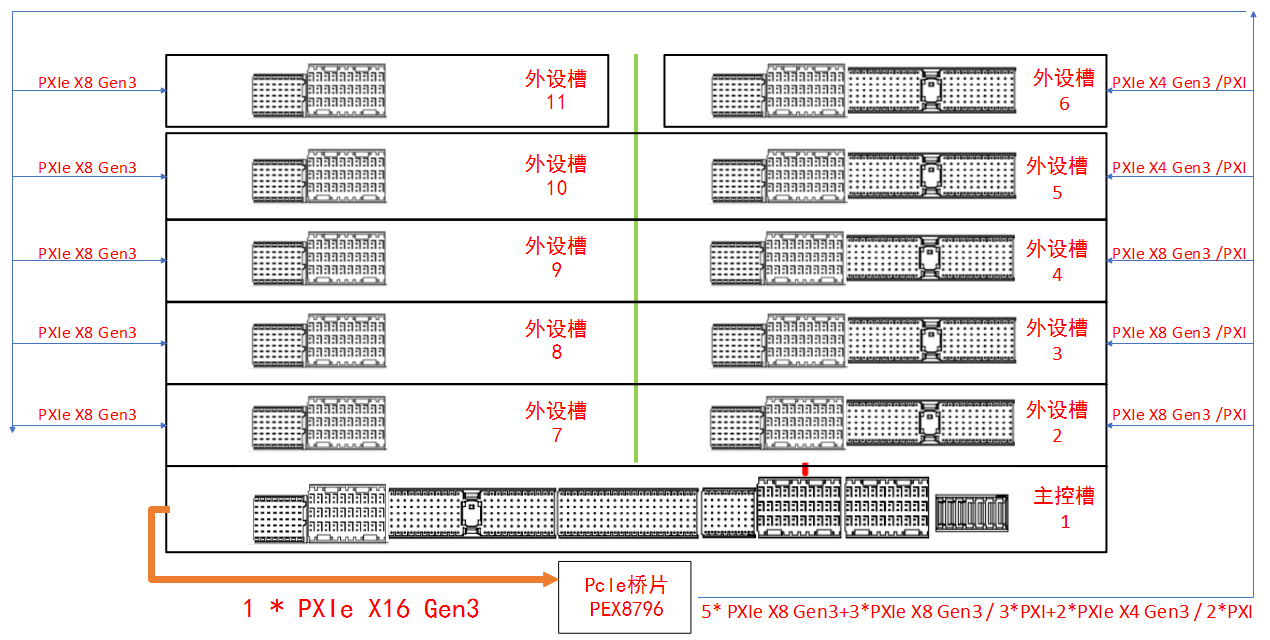

背板拓扑图

PXIe-C4611兼容PXI Express、规范，提供1个5HP宽度的系统槽和10个4HP宽度的外设槽来满足多种多样的测试和测量需求。它设计轻便坚固，灵活轻巧的机箱设计具有更好的便携性，支持宽温运行、更低的运行噪声和优越的散热性能以满足您的应用需求。

PXIe-C4611带有一个工业级的850W AC电源，为整个系统提供充足可靠的电力。PXIe-C4611后部设计有外部10MHz 参考本地时钟输入和10MHz 参考时钟输出接口、风扇工作模式选择、远程电源控制等接口。前面板设计有工作状态LED指示灯、防误触发开关。箱体设计了带导轨PXIe插槽，便于用户插入安装功能卡。富有创意和坚固的双侧板主框架设计、一体化前后面板设计，机箱可以水平放置、侧向放置、竖直放置。

机箱产品在设计和调试过程中，广泛参考并测试了与业界领导厂商功能模块的兼容性，完全支持、兼容各个主流厂家PXIe功能模块。
