9槽 4Link PXIe机箱 PXIe-C4309

PXIe-C4309是一款3U PXIe机箱，具有一系列技术领先的特点,该系列产品高性能、高可靠性、高性价比，可广泛应用于军事、运输、测试&测量和交通控制等项目。

主要特点

智能化设计，优异性能，便携坚固

· 支持PCIe x1、PCIe x4功能卡

· 背板总线可支持至GEN2模式

· 一个主控槽位，占用12HP宽度，支持4组PCIe X4模式

· 系统槽位最大提供8 GB/s带宽

· 7个混合槽位，支持PXIe/PXI混合槽位板卡

· PXIe支持PCIe GEN2 x4

· 外设槽位最大支持2GB/s带宽

· 一个标准PXI功能卡槽位

· 支持外部时钟、本地背板时钟

· 支持外部10MHz 参考时钟输入和背板10MHz 参考时钟输出

· 支持ATX电源、AT电源、智能软关机

· 通用交流输入AC220V，机箱带有滤波器和保险管

· 工业级350W AC电源

· 机箱带有温度测量功能，可通过机箱温度自动调整风扇转速

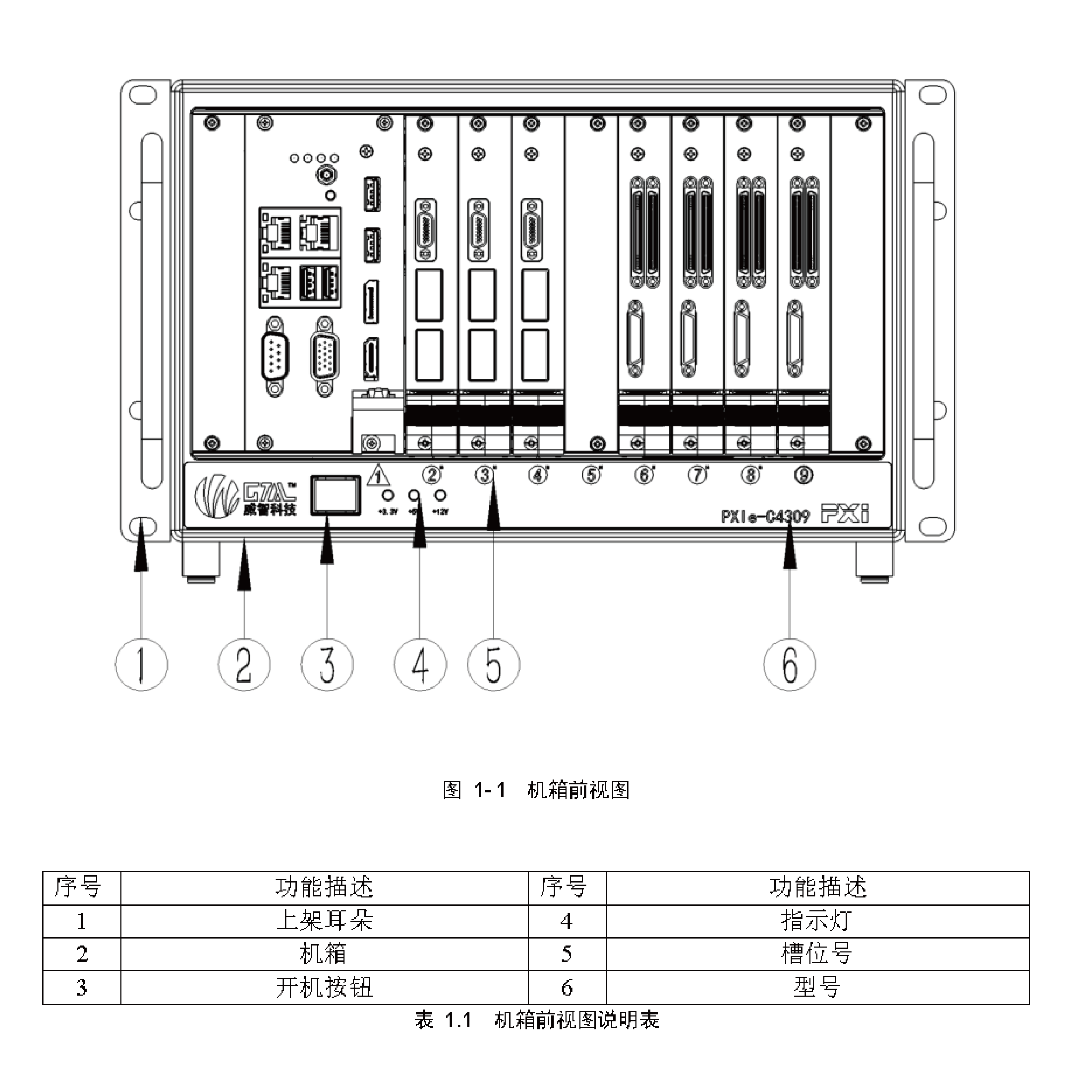

· 前面板带有电源状态指示灯

· 通过背板触发管脚可以调整PXIe模块的触发路径

· 带有机箱提手，可水平、侧向、竖直三种放置方向

水平放置时可使用机箱的倾斜垫脚

通过机箱配件，可实现上架安装

打印咨询

亮点规格下载

1.更为直接的冷却机械系统，减少后布局风机过长的风道，使散热高效、均匀。

2.背板采用宽温设计使其具备超高稳定性。

3.智能化机箱管理，机箱系统可以动态监控和控制风扇转速、系统电压监控和内部温度监控。

4.支持多机箱时钟级联操作。

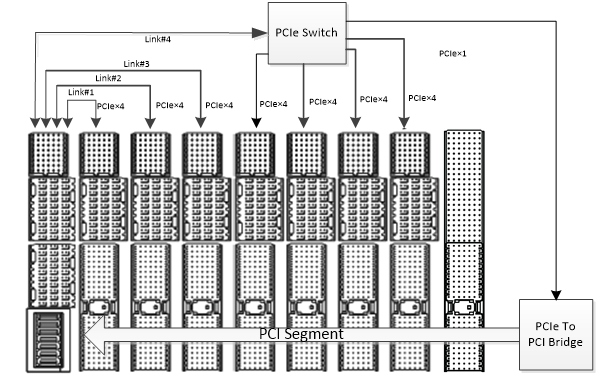

背板拓扑图

PXIe-C4309兼容PXI Express规范，提供1个16HP宽度的系统槽和8个4HP宽度的外设槽来满足多种多样的测试和测量需求。它设计轻便坚固，灵活轻巧的机箱设计具有更好的便携性，支持宽温运行、更低的运行噪声和优越的散热性能以满足您的应用需求。

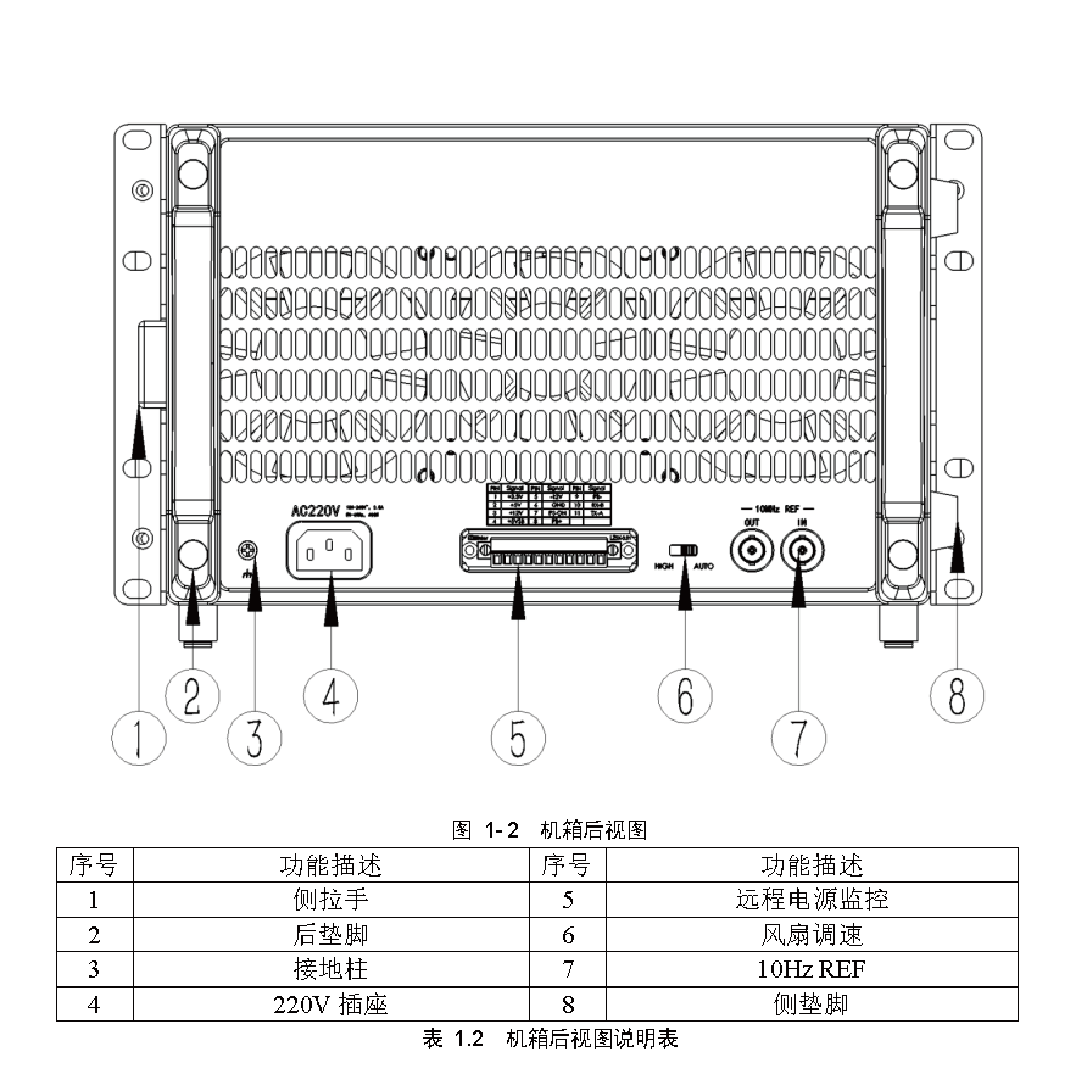

PXIe-C4309带有一个工业级的350 W AC电源，为整个系统提供充足可靠的电力。PXIe-C4309后部设计有外部10MHz 参考时钟输入和10MHz 参考时钟输出接口、风扇工作模式选择、远程电源控制等接口。前面板设计有工作状态LED指示灯、防误触发开关。富有创意和坚固的双侧板主框架设计、一体化前后面板设计，机箱可以水平放置、侧向放置、竖直放置。

机箱产品在设计和调试过程中，广泛参考并测试了与业界领导厂商主控制器的兼容性，完全支持、兼容PXIe主流控制器，客户可选择我公司的多款控制器以外的其他品牌控制器。
