PXIe12HP i7系列控制器-PXIe-3304

这是一款3U PXIe刀片处理器，搭载Intel® Core™ i7-6820EQ、处理器，最高支持四核/ 八线程处理性能、高达2.8GHz的处理速度以及8M的缓存。该系列产品高性能、高可靠性、高性价比，可广泛应用于军事、运输、测试&测量和交通控制等项目。

主要特点

高集成度，高性能，安全稳固

· 符合PICMG 2.0 Rev. 3.0, PICMG 2.1 R2.0, PICMG2.30 规范

· PXIe总线支持Gen3模式

· 最大系统带宽16GB/S

· 搭载Intel® Core™ i7-6820EQ

· Intel® QM170芯片组

· 内存：DDR4-2133MHZ SDRAM，标配单通道8G运行内存

最高支持（2 X 16G）双通道运行内存

· 支持： PXI触发总线 Triger line

· 支持2.5寸STSA硬盘/m.2固态硬盘/mSATA硬盘

· 显示：VGA*1；DP*2

· 网口：三个10/100/1000 Mbps

· USB：USB 3.0 * 2；USB 2.0 * 2

· 串口：9芯串口（RS232/RS422/RS485）*1

· 操作系统：Windows 7，Windows 10，Linux，银河麒麟

· 工作温度：-10℃-50℃

打印咨询

亮点规格下载

PXIe-3304设计采用焊接处理器、紧固式DRAM和闪存技术，提高了系统的抗冲击和抗振性能，保证了可靠性，因此成为各种恶劣环境中工作站和关键任务应用 (如军事、运输、测试&测量和交通控制)的理想选择。Intel Core™处理器提供的增强型定点和浮点性能、向量处理指令 (AVX)的改善以及通过标准接口 (如OpenCL)利用集成GPU的能力使PXIe-3304非常适合各种信号处理应用，如雷达、波束成形或图像处理。

为了实现最佳的IO性能，PXIe-3304采用 Intel® 100 Series Chipset平台控制中枢，前面板带有3个千兆位以太网控制器。通过千兆位以太网控制器，能够提供更高性能、更好地支持虚拟化、节能以太网和受 ECC保护的数据包缓存，以提供更高的可靠性。此外，还支持各种工业级以太网协议，如ProfiNet。通过第三方软件合作伙伴，可支持EtherCAT和Powerlink。

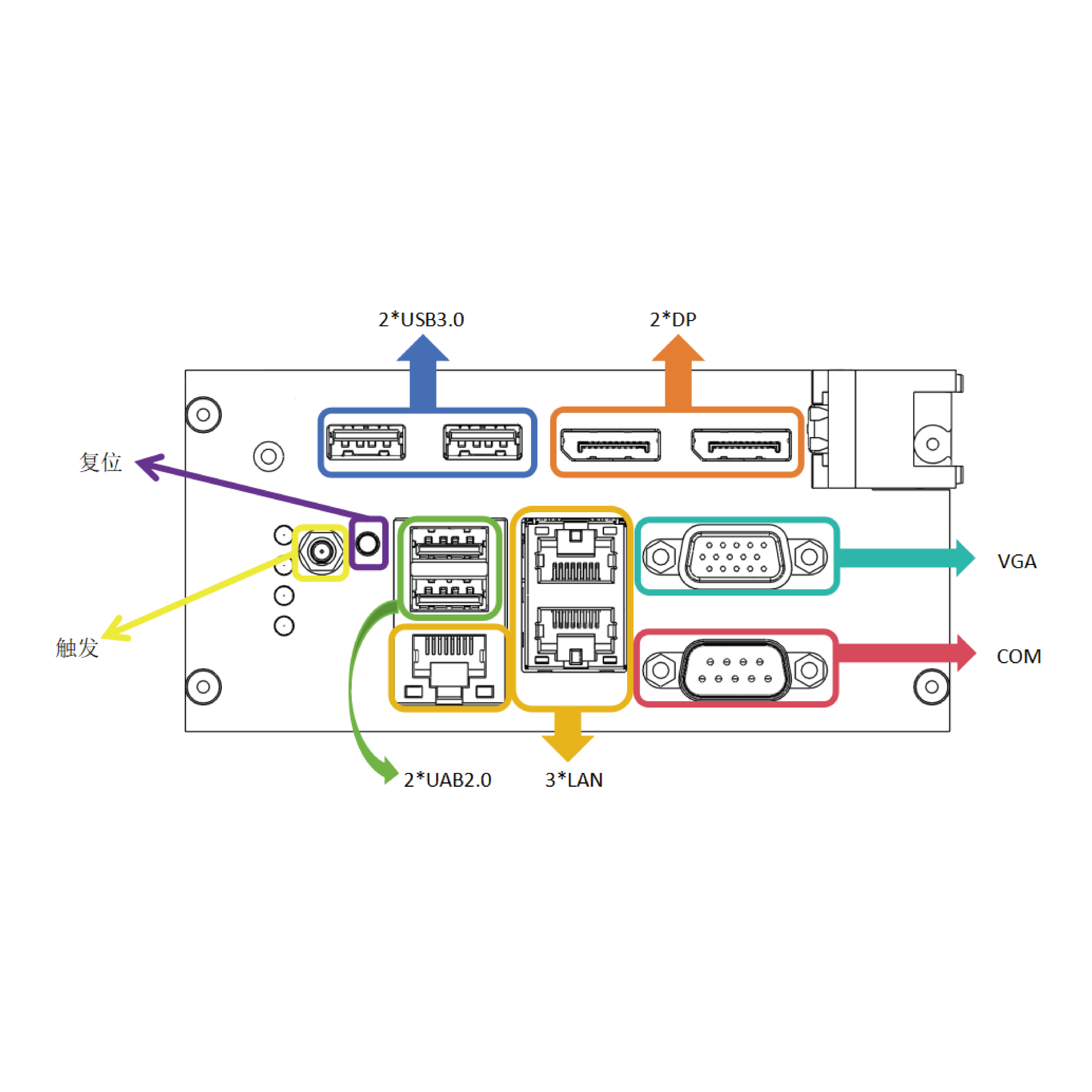

针对高性能平台的应用，PXIe-3304提供了12HP的前面板，占用三个插槽，为客户提供了丰富的IO接口；针对工业级显示或工作站应用，以图形为中心的XTM从PCH获取显示端口用于支持显示， 1个COM端口用于数据采集和控制，以及2个USB3.0、2个USB2.0。

通过板载PLX8734桥芯片在XJ2、XJ3支持4组PCIex4总线，同时支持一个PXI各种触发级联功能的XJ4接口，符合PCIMG 2.30标准和PXI总线标准。因此，PXIe-3304提供了一种顺利的、无风险的又不过时的过渡方式，方便从原有的并行PCI总线的CompactPCI系统升级到目前在计算机业界占主导地位的最新串行PXIe接口标准系统，能够保护客户投资免受损失而通过新型串行接口轻松实现平台增强和创新。
