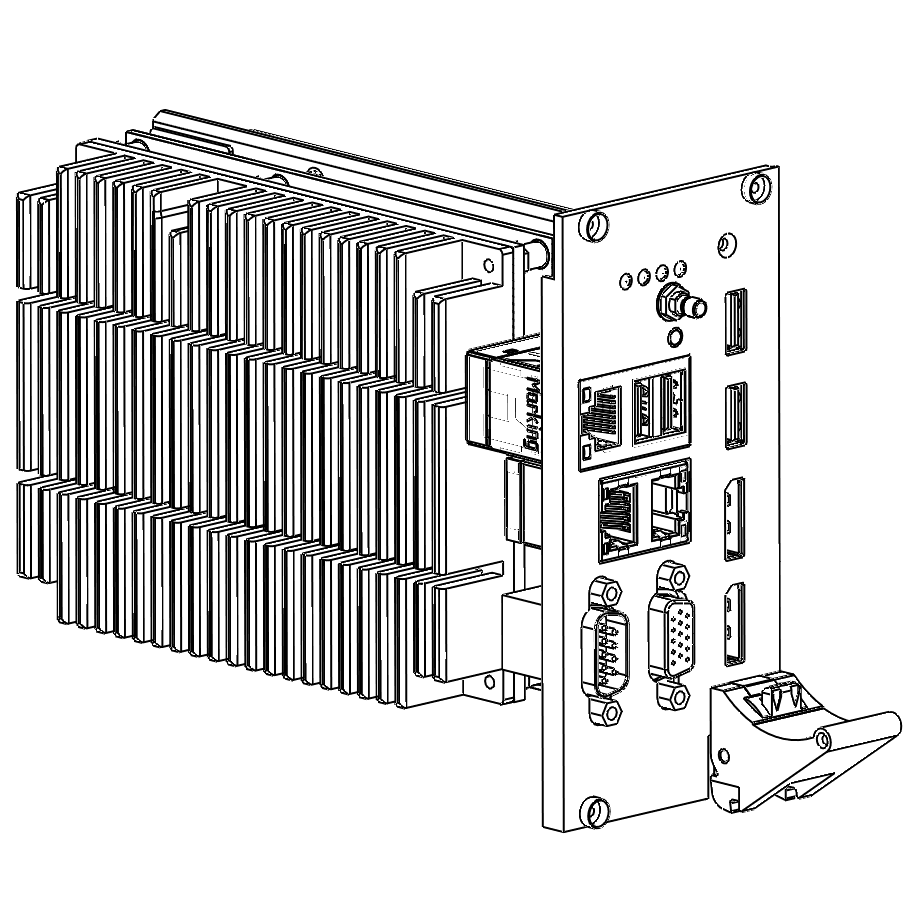

全国产化PXIe兆芯系列控制器-PXIe-3304Z

该系列是我司研制的基于兆芯CPU的国产化3U PXIe刀片处理器，它搭载了Zhaoxin -E-KX-6640A型号的CPU。同时可选配Zhaoxin ZX-200 芯片组，带来更加强劲的IO功能。

主要特点

100%国产化，高性能，高可靠性，高性价比

· 符合PICMG 2.0 Rev. 3.0, PICMG 2.1 R2.0, PICMG2.30 规范

· PXIe总线支持Gen3模式

· PXIe总线为4 Link模式（PCIe Gen3 x4 -x4 -x4-x4）

或者2LinK模式（PCIe Gen3 x8-x8)

通过软件或者硬件拨码切换LinK模式

· 最大系统带宽16GB/S

· Zhaoxin E KX-6640A(四核四线程，频率2.6GHz，TDP功耗35W）

· DDR4-2666MHZ SDRAM、标配单通道8G运行内存

最高支持（2 X 16G）双通道运行内存

· 支持： PXI触发总线 Triger line

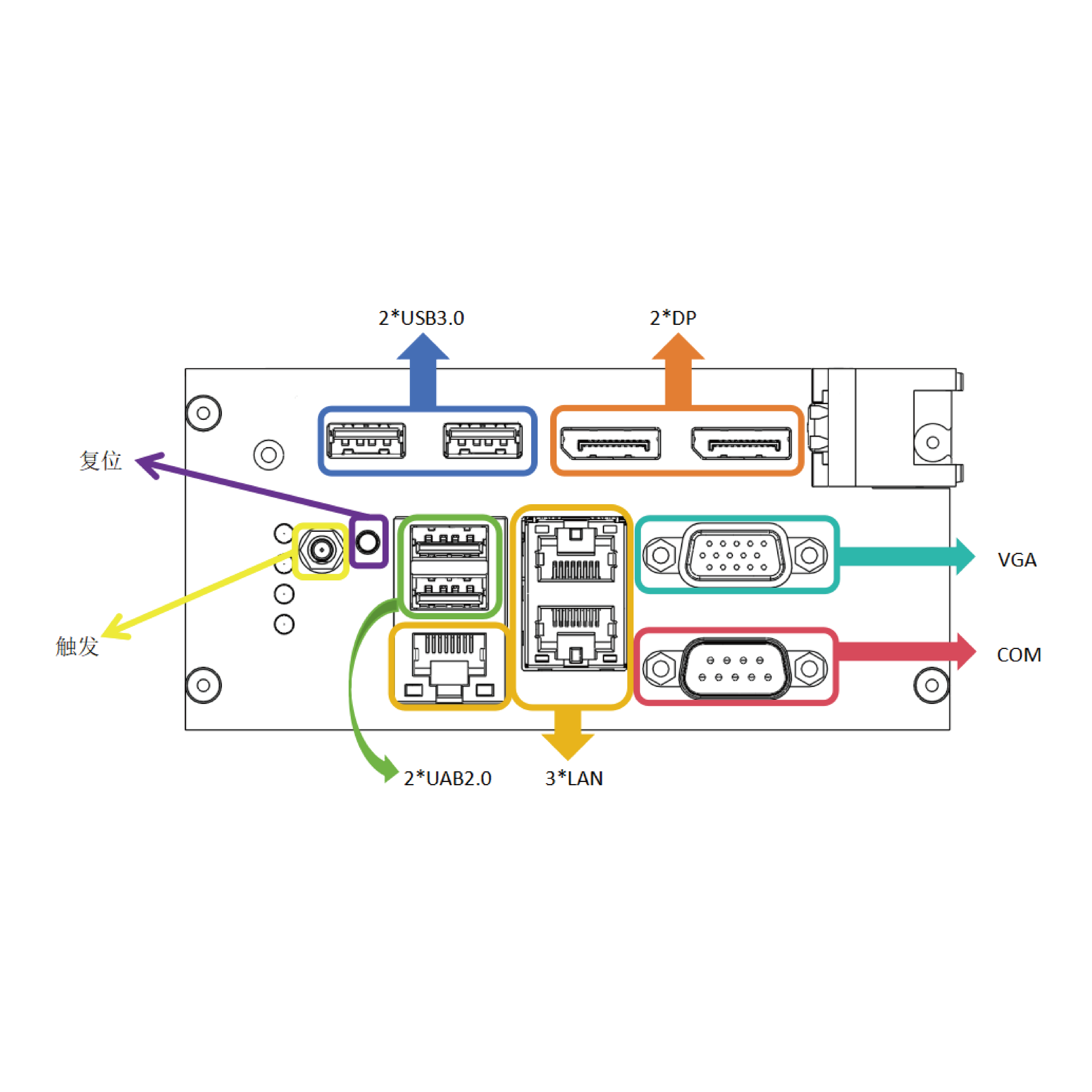

· 显示接口：VGA*1；DP*2

· 存储：m.2固态硬盘、mSATA固态硬盘

· 网口：3个10/100/1000 Mbps

· USB：USB 3.0 * 2；USB 2.0 * 2

· 串口：9芯DB9串口（RS232/RS422/RS485）*1

· 操作系统：Windows 7，Windows10，Linux，银河麒麟

· 工作温度：-10℃-50℃；储存温度：-40℃-80℃

打印咨询

亮点规格下载

该系列处理器，是兆芯自主创新研发的通用SoC处理器产品，为国内率先采用16nm CMOS制程工艺的处理器芯片，采用尺寸为35mm x 35mm的HFCBGA封装技术，单芯片集成4/8个核心CPU、内置双通道DDR4内存控制器、3D图形加速引擎、高清流媒体解码器、以及PCIe 3.0 、SATA、USB等通用外设接口，可良好兼容市场主流的硬件配置环境。

这一系列CPU核心采用超标量、多发射、乱序执行架构设计，兼容最新的x86指令集，可支持64位系统，以及 CPU 硬件虚拟化技术。同时支持SM3/SM4国密算法，可提供基于硬件的数据加密保护。

采用的Zhaoxin -E-KX-6640A型号CPU为四核四线程处理器、频率为2.6GHz的处理速度以及4MB的L2级缓存。该系列产品高性能、高可靠性、高性价比，可广泛应用于军事、运输、测试&测量和交通控制等项目。可以满足多种市场的应用需求，主要面向高性能桌面、便携终端、嵌入式等市场应用领域。

设计采用焊接处理器、独立DRAM和闪存技术，提高了系统的抗冲击和抗振性能，保证了可靠性，因此成为各种恶劣环境中工作站和关键任务应用 (如军事、运输、测试&测量和交通控制)的理想选择。非常适合各种信号处理应用，如雷达、波束成形或图像处理。

各类基于 PXIe 的测试系统通常由 PXIe 平台和多样化的高性能仪器模块组成，进而完成复杂的测试任务，前面板带有3个千兆位以太网控制器。通过千兆位以太网控制器，能够提供更高性能、更好地支持虚拟化、节能以太网和受 ECC保护的数据包缓存，以提供更高的可靠性。此外，还支持各种工业级以太网协议，如ProfiNet。通过第三方软件合作伙伴，可支持EtherCAT和Powerlink。

针对高性能平台的应用，这一系列提供了12HP的前面板，占用三个插槽，为客户提供了丰富的IO接口；针对工业级显示或工作站应用，以图形为中心的XTM从PCH获取显示端口用于支持显示，1个COM端口用于数据采集和控制，以及2个USB3.0、2个USB2.0。

它结合了丰富的仪器平台接口、优良的性能、高稳定性与可靠性于一身，同时满足高度国产化的需求，它将是您基于PXIe总线的各类测试系统的理想选择。
