军用ATR机箱简述
基于军用ATR标准,采用封闭式设计,能适应强烈的振动冲击,满足国军标要求,适应各种恶劣应用环境。根据客户的需求进行结构设计、外观设计、电源设计、电磁兼容分析、热分布计算与散热设计。

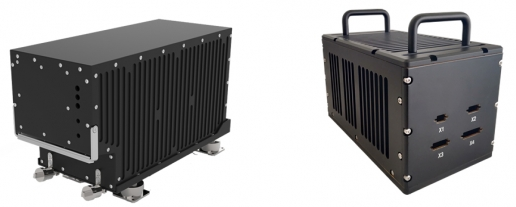

军用ATR机箱、军用加固机箱产品图片
ATR机箱主要特性
1.可靠的抗强振动设计
2.独特的电磁兼容、环境防护设计
3.优良的散热性能,包括导热(热传导型)、风冷、导热加风冷三种模式
4.有效的轻量化设计
5.快速可靠的连接
6.灵活便捷的出线方式

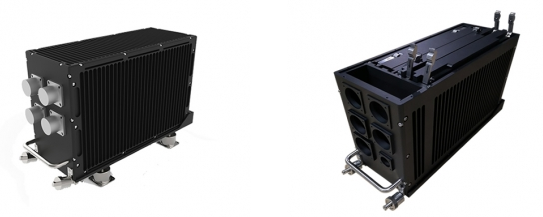

1ATR机箱案例
产品特性 | 满足GJB441-1988标准;具有高可靠性 |
生产材料 | 面板及板材采用防锈铝5A06;相关配件采用不锈钢1Cr18Ni9Ti |
表面处理 | 铝合金表面采用导电氧化;不锈钢表面采用钝化处理;设备外表面涂无光黑漆 |
环境适应性 | 适应机载环境条件 |
外形尺寸 | 256mm×194mm×315mm(不包含把手、连接器等附件) |
机箱重量 | 6 Kg |
内部容量 | 内部最多容纳8个符合ASAAC标准的模块。模块间形成通道,模块间距要求不小于2mm |
热设计指标 | 风机组件提供风速不小于4.3m/s,风量为48CFM,机箱最大散热功率为260W。能支持单个模块最大功率为45W |

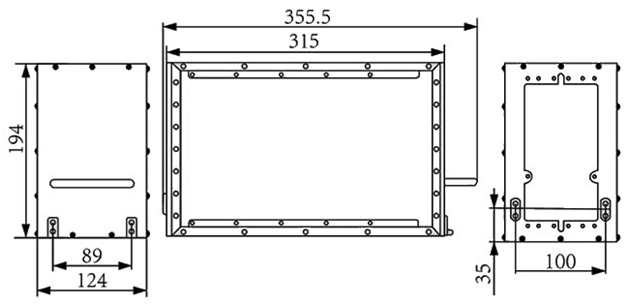

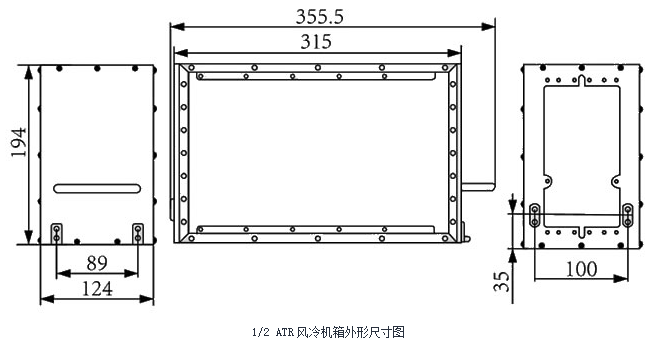

1/2ATR机箱案例
产品特性 | 满足GJB441-1988标准;具有高可靠性 |
生产材料 | 箱体材料防锈铝3A21-H112;面板及板材采用防锈铝5A06-H112;相关配件采用不锈钢1Cr1 |
表面处理 | 铝合金表面采用导电氧化;不锈钢表面采用钝化处理;设备外表面涂无光黑漆 |
环境适应性 | 适应机载环境条件 |
外形尺寸 | 124mm×194mm×315mm(不包含把手、连接器等附件) |
机箱重量 | 2.5 Kg |
内部容量 | 机箱内置模块插槽11个,电源模块的插槽间距去35mm以外,其余插槽间距均为20mm |
ATR机箱尺寸和形式
1.所有电子设备一律为长方体,高度完全相同,尺寸为7.625英寸,不同功能的电子设备可选用不同的长度和宽度。不同的宽度代号为“长”、“短”两种,尺寸分别为19.5625英寸和12.5625英寸;不同的宽度代号为1/4ATR、3/8ATR、1/2ATR、3/4ATR、1ATR、1 1/2 ATR共6种,尺寸分别为2.25英寸、3.5625英寸、4.875英寸、7.5英寸、10.125英寸、15.375英寸,宽度尺寸的公差同意为±0.03125英寸。
2.机箱的顶部、侧面、后面上的外突出物,均不允许超出1.6MM,机箱底部不许有突出物。采用标准规格空间的机箱如外形不是长方体时,其机箱外廓尺寸超出选定机箱规格的空间。允许若干较小机箱按某一机箱规格空间组装。
3.ATR机箱尺寸和最大允许重量。
ART机箱规格 | 宽度(B) | 长度(L) | 高度(H) | 最大允许重量 |
1/4 ATR-S-D | 57.2 | 315 | 86 | 6.5kg |
1/4 ATR-S-H | 315 | 194 | 6.5kg | |
1/4 ATR-L-H | 493 | 194 | 6.5kg | |
3/8 ATR-S-D | 90.4 | 315 | 86 | 10.0kg |
3/8 ATR-S-H | 315 | 194 | 10.0kg | |
3/8 ATR-L-H | 493 | 194 | 10.0kg | |
1/2 ATR-S-D | 124.0 | 315 | 86 | 13.5kg |
1/2 ATR-S-H | 315 | 194 | 13.5kg | |
1/2 ATR-L-H | 493 | 194 | 13.5kg | |
5/8 ATR-S-H | 157.2 | 315 | 194 | 17.0kg |
5/8 ATR-L-H | 493 | 194 | 17.0kg | |
3/4 ATR-S-H | 190.5 | 315 | 194 | 20.5kg |
3/4 ATR-L-H | 493 | 194 | 20.5kg | |
1 ATR-S-H | 256.3 | 315 | 194 | 27.5kg |
1 1/2 ATR-L-H | 493 | 194 | 27.5kg | |
1 ATR-S-H | 388.4 | 315 | 194 | 27.5kg |
1 1/2 ATR-L-H | 493 | 194 | 27.5kg |
